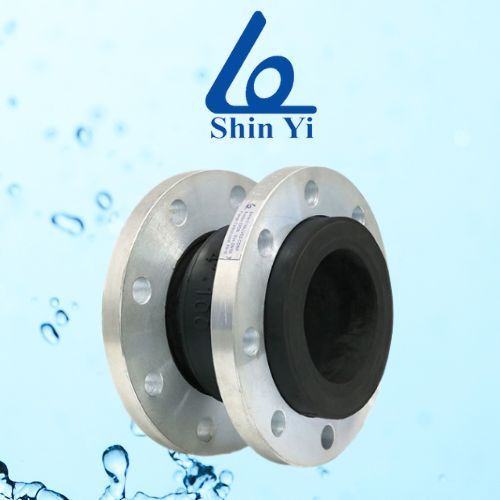

Khớp nối mềm Shinyi

Khớp Nối Mềm Shinyi: Giải Pháp Giảm Rung Động và Bù Sai Lệch Đường Ống
Khớp nối mềm Shinyi (còn được gọi là khớp nối giãn nở cao su, khớp nối chống rung hoặc flexible connector) là một thành phần quan trọng trong nhiều hệ thống đường ống công nghiệp và dân dụng. Chức năng chính của nó là hấp thụ rung động, tiếng ồn, bù đắp sai lệch vị trí (lệch trục, lệch góc, giãn nở nhiệt) và giảm thiểu áp lực lên các thiết bị nhạy cảm như máy bơm, van, đồng hồ đo. Bằng cách hoạt động như một bộ phận đàn hồi, khớp nối mềm Shinyi giúp bảo vệ toàn bộ hệ thống đường ống khỏi các hư hại do ứng suất và chuyển động gây ra.

Cấu Tạo và Nguyên Lý Hoạt Động:

Khớp nối mềm Shinyi thường được chế tạo từ vật liệu cao su tổng hợp chất lượng cao (như EPDM, NBR, Neoprene) hoặc thép không gỉ dạng bện (braided stainless steel), kết hợp với các vòng gia cố bằng kim loại và mặt bích hoặc ren ở hai đầu.

Phần thân đàn hồi: Đây là phần chính của khớp nối, được làm từ cao su tổng hợp nhiều lớp hoặc vật liệu dẻo khác, có khả năng biến dạng để hấp thụ chuyển động. Cao su thường được gia cố bằng sợi tổng hợp hoặc lưới thép để tăng cường độ bền và khả năng chịu áp suất.
Vòng gia cố/Vòng thép: Các vòng kim loại (thường là thép) được nhúng trong lớp cao su hoặc ở bên ngoài để tăng cường khả năng chịu áp lực và ngăn ngừa biến dạng quá mức.
Mặt bích hoặc ren: Các khớp nối ở hai đầu giúp kết nối dễ dàng với đường ống bằng bulong hoặc vặn ren. Mặt bích thường được làm từ thép carbon hoặc thép không gỉ.
Nguyên lý hoạt động: Khớp nối mềm không có nguyên lý hoạt động theo nghĩa chuyển động mà nó hoạt động theo nguyên tắc hấp thụ và bù trừ chuyển động/ứng suất.

Hấp thụ rung động và tiếng ồn: Khi máy bơm hoặc các thiết bị khác hoạt động tạo ra rung động, phần thân cao su của khớp nối sẽ hấp thụ các dao động này, ngăn chúng truyền dọc theo đường ống, giúp giảm tiếng ồn và bảo vệ cấu trúc.
Bù sai lệch vị trí: Trong quá trình lắp đặt hoặc do lún công trình, các đường ống có thể bị lệch trục, lệch góc hoặc thay đổi chiều dài do giãn nở nhiệt. Khớp nối mềm có khả năng co giãn, uốn cong và dịch chuyển để bù đắp những sai lệch này, giảm căng thẳng cho đường ống và các mối nối cứng.
Giảm áp lực thủy lực: Trong một số trường hợp, khớp nối mềm có thể giúp giảm thiểu tác động của búa nước bằng cách hấp thụ một phần năng lượng xung kích.
Ưu Điểm Nổi Bật:

Khớp nối mềm Shinyi mang lại nhiều lợi ích quan trọng:

Giảm thiểu rung động và tiếng ồn: Đây là ưu điểm chính, giúp bảo vệ thiết bị, kéo dài tuổi thọ hệ thống và cải thiện môi trường làm việc.
Bù đắp sai lệch và giãn nở: Linh hoạt bù trừ các sai lệch vị trí, chuyển động nhiệt, và lún của đường ống, tránh gãy vỡ hoặc rò rỉ.
Chống ăn mòn: Vật liệu cao su thường có khả năng chống ăn mòn tốt với nhiều loại hóa chất và môi trường, phù hợp cho các ứng dụng đa dạng.
Lắp đặt dễ dàng: Thiết kế đơn giản và linh hoạt giúp việc lắp đặt và thay thế trở nên nhanh chóng.
Tuổi thọ cao: Được chế tạo từ vật liệu chất lượng cao, khớp nối mềm Shinyi có khả năng chịu đựng điều kiện khắc nghiệt và hoạt động bền bỉ.
Giảm chi phí bảo trì: Giảm tải cho các bộ phận khác trong hệ thống, từ đó giảm tần suất bảo trì và sửa chữa.
Ứng Dụng Phổ Biến:

Khớp nối mềm Shinyi được sử dụng rộng rãi trong:

Kết nối máy bơm và đường ống: Giảm rung động từ bơm truyền sang đường ống.
Hệ thống HVAC: Trong các đường ống dẫn nước lạnh, nước nóng, giúp hấp thụ rung động từ chiller, bơm.
Nhà máy xử lý nước và nước thải: Bù sai lệch và rung động trong các đường ống lớn.
Hệ thống cấp nước đô thị: Tại các trạm bơm, khu vực giao thoa địa hình.
Các ngành công nghiệp: Hóa chất, dầu khí, năng lượng, nơi cần cách ly rung động và bù giãn nở nhiệt.
Khớp nối mềm Shinyi là một giải pháp đơn giản nhưng hiệu quả để tăng cường độ bền, độ tin cậy và an toàn cho mọi hệ thống đường ống, đặc biệt là tại các điểm kết nối với thiết bị quay.
