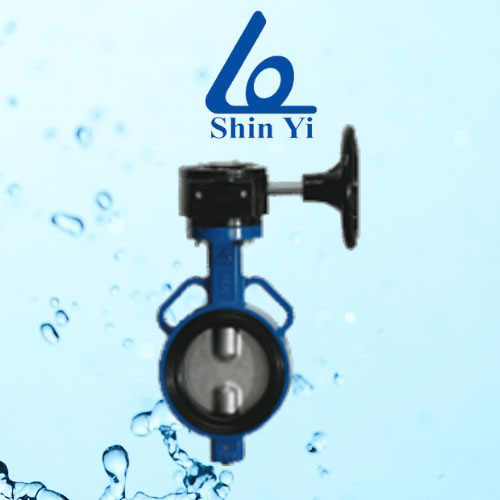

Van bướm tay quay WBGS Shinyi

Van Bướm Tay Quay WBGS Shinyi: Điều Khiển Dòng Chảy Chính Xác và An Toàn
Van bướm tay quay WBGS Shinyi là một loại van công nghiệp được thiết kế để điều khiển dòng chảy của chất lỏng, khí hoặc bùn trong các hệ thống đường ống lớn hoặc những nơi cần sự điều tiết lưu lượng chính xác. Khác với van tay gạt, van tay quay sử dụng hộp số và vô lăng (tay quay) để vận hành đĩa van, mang lại khả năng kiểm soát tốt hơn, đặc biệt đối với các van có kích thước lớn hoặc trong điều kiện áp suất cao.

Cấu Tạo và Nguyên Lý Hoạt Động:

Van bướm tay quay WBGS Shinyi gồm các bộ phận chính: thân van, đĩa van (cánh bướm), trục van, gioăng làm kín và hộp số có gắn tay quay.

Thân van: Thường được làm từ các vật liệu bền như gang đúc (ductile iron), thép carbon hoặc thép không gỉ, tùy thuộc vào môi trường ứng dụng và loại chất lỏng. Thân van có thể được thiết kế dạng wafer (kẹp giữa hai mặt bích đường ống) hoặc lug (có tai để bắt bulong trực tiếp vào đường ống).
Đĩa van: Là một đĩa hình tròn dẹt, gắn cố định vào trục van và nằm bên trong thân van. Đĩa van có thể xoay 90 độ để đóng hoặc mở dòng chảy. Đĩa thường được làm từ gang, thép không gỉ hoặc gang bọc polymer.
Gioăng làm kín (Seat): Là một vòng đệm bằng cao su (EPDM, NBR) hoặc PTFE, được đặt quanh chu vi bên trong thân van. Gioăng này đảm bảo độ kín tuyệt đối khi đĩa van đóng, ngăn ngừa rò rỉ.
Trục van: Nối đĩa van với hộp số.
Hộp số và Tay Quay (Worm Gear Operator with Handwheel): Đây là bộ phận vận hành chính. Hộp số bao gồm một hệ thống bánh răng, thường là bánh răng côn hoặc bánh răng hành tinh, giúp tăng mô-men xoắn và giảm tốc độ quay. Khi người vận hành xoay tay quay, chuyển động này được truyền qua hộp số, làm trục van quay chậm rãi và nhẹ nhàng hơn so với van tay gạt.
Nguyên lý hoạt động:
Khi người vận hành xoay tay quay, hộp số sẽ chuyển đổi chuyển động quay của tay quay thành chuyển động quay của trục van, làm đĩa van xoay.

Để mở van, tay quay được xoay theo một chiều để đĩa van xoay song song với dòng chảy.
Để đóng van, tay quay được xoay theo chiều ngược lại để đĩa van xoay vuông góc và ép chặt vào gioăng làm kín. Cơ chế hộp số giúp giảm đáng kể lực cần thiết để vận hành van, đặc biệt quan trọng với các van lớn hoặc trong hệ thống áp suất cao. Đồng thời, nó cho phép điều tiết lưu lượng dòng chảy một cách từ từ và chính xác hơn so với tay gạt.
Ưu Điểm Nổi Bật:

Van bướm tay quay WBGS Shinyi mang lại nhiều lợi ích quan trọng:

Vận hành dễ dàng với lực nhẹ: Hộp số giúp giảm lực cần thiết để đóng mở van, ngay cả với van có kích thước lớn và trong điều kiện áp suất cao.
Điều tiết dòng chảy chính xác: Khả năng xoay đĩa van từ từ cho phép điều chỉnh lưu lượng dòng chảy một cách tỉ mỉ, phù hợp cho các ứng dụng cần kiểm soát lưu lượng.
Kiểm soát tốt hơn: Người vận hành có thể cảm nhận được áp lực và vị trí của đĩa van thông qua tay quay, mang lại khả năng kiểm soát tốt hơn.
Độ bền cao: Vật liệu chế tạo chất lượng cao và cấu trúc vững chắc đảm bảo van có tuổi thọ dài.
Phù hợp với kích thước lớn: Đặc biệt hiệu quả cho các đường ống có đường kính lớn, nơi van tay gạt không khả thi.
Ứng Dụng Phổ Biến:

Van bướm tay quay WBGS Shinyi được sử dụng rộng rãi trong:

Hệ thống cấp thoát nước đô thị và công nghiệp: Kiểm soát dòng nước trong các trạm bơm, nhà máy xử lý nước.
Hệ thống HVAC quy mô lớn: Điều khiển dòng nước trong các hệ thống điều hòa không khí của các tòa nhà lớn.
Hệ thống PCCC: Van khóa hoặc van kiểm soát trong các đường ống chính.
Ngành công nghiệp năng lượng: Nhà máy điện, hệ thống làm mát.
Ngành hóa chất và dầu khí: Điều khiển các chất lỏng và khí.
Với sự kết hợp giữa khả năng điều khiển chính xác, vận hành nhẹ nhàng và độ bền cao, van bướm tay quay WBGS Shinyi là lựa chọn lý tưởng cho các hệ thống đường ống đòi hỏi sự kiểm soát dòng chảy đáng tin cậy và hiệu quả.
