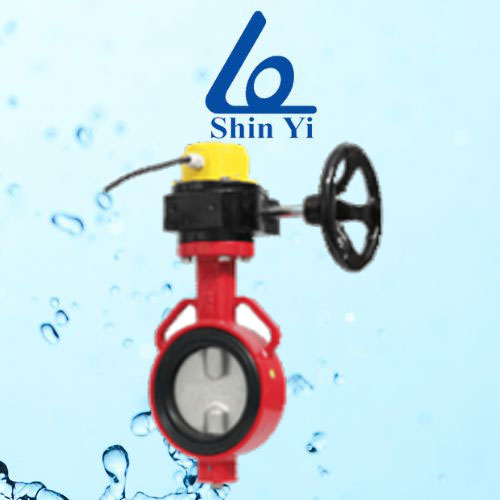

Van bướm tín hiệu WBSS Shinyi

Van Bướm Tín Hiệu WBSS Shinyi: Yếu Tố then Chốt Trong Hệ Thống PCCC
Van bướm tín hiệu WBSS Shinyi là một thiết bị quan trọng trong các hệ thống phòng cháy chữa cháy (PCCC) và các ứng dụng công nghiệp nơi việc giám sát trạng thái đóng/mở của van là cực kỳ cần thiết. Khác với van bướm thông thường, WBSS Shinyi được trang bị thêm một cơ cấu giám sát tín hiệu cho phép nó gửi thông tin về trạng thái của van (đang mở hay đóng) về hệ thống điều khiển trung tâm hoặc bảng điều khiển báo cháy. Điều này giúp tăng cường độ an toàn và khả năng quản lý của toàn bộ hệ thống.

Cấu Tạo và Nguyên Lý Hoạt Động:

Van bướm tín hiệu WBSS Shinyi về cơ bản là một van bướm với cấu tạo thân van, đĩa van, trục van và gioăng làm kín. Thân van thường được làm từ gang đúc (ductile iron), có độ bền cao và lớp sơn epoxy chống ăn mòn. Đĩa van xoay 90 độ để đóng mở dòng chảy. Điểm khác biệt chính là sự tích hợp của hộp số với công tắc giám sát (supervisory switch) hoặc bộ cảm biến vị trí.

Nguyên lý hoạt động như sau:

Hoạt động cơ khí: Giống như van bướm tay quay thông thường, khi người vận hành xoay tay quay, chuyển động được truyền qua hộp số làm đĩa van quay, đóng hoặc mở dòng chảy.
Hoạt động tín hiệu: Bộ phận giám sát tín hiệu, thường là một bộ công tắc giới hạn (limit switches), được kết nối cơ học với trục van hoặc bộ phận vận hành. Khi đĩa van chuyển động từ vị trí mở hoàn toàn sang đóng hoàn toàn (hoặc ngược lại), công tắc sẽ thay đổi trạng thái. Tín hiệu điện từ công tắc này sẽ được truyền về trung tâm điều khiển PCCC (Fire Alarm Control Panel – FACP) hoặc hệ thống SCADA/PLC.
Khi van đang mở hoàn toàn, công tắc gửi tín hiệu “mở”.
Khi van đang đóng hoàn toàn (hoặc đóng một phần đáng kể), công tắc gửi tín hiệu “đóng” hoặc “có sự thay đổi vị trí”.
Nếu van không ở trạng thái mở hoàn toàn trong hệ thống PCCC (trừ khi có sự cố cháy), tín hiệu này sẽ kích hoạt báo động “giám sát” (supervisory alarm), cho biết có thể có sự cố hoặc ai đó đã vô tình đóng van, ảnh hưởng đến khả năng cung cấp nước chữa cháy.
Ưu Điểm Nổi Bật:

Van bướm tín hiệu WBSS Shinyi mang lại nhiều lợi ích quan trọng:

Tăng cường an toàn PCCC: Đảm bảo rằng các van quan trọng trong hệ thống chữa cháy luôn ở trạng thái mở để cung cấp nước. Bất kỳ sự thay đổi vị trí không mong muốn nào cũng sẽ được báo động ngay lập tức.
Giám sát tập trung: Cho phép trung tâm điều khiển PCCC theo dõi trạng thái của tất cả các van quan trọng từ một vị trí duy nhất, giúp phản ứng nhanh chóng khi có sự cố.
Ngăn ngừa lỗi do con người: Giảm thiểu rủi ro van bị đóng nhầm hoặc quên mở, một lỗi thường thấy có thể vô hiệu hóa toàn bộ hệ thống chữa cháy.
Hiệu quả vận hành: Đơn giản hóa việc kiểm tra trạng thái van, không cần kiểm tra thủ công tại từng vị trí.
Tuân thủ tiêu chuẩn an toàn: Đáp ứng các yêu cầu của nhiều quy định và tiêu chuẩn PCCC quốc tế và địa phương về việc giám sát van.
Thiết kế bền bỉ: Được chế tạo từ vật liệu chất lượng cao, đảm bảo độ bền và tuổi thọ trong môi trường khắc nghiệt.
Ứng Dụng Phổ Biến:

Van bướm tín hiệu WBSS Shinyi được sử dụng chủ yếu trong:

Hệ thống PCCC: Đặc biệt là van khóa trên các đường ống cấp nước chính cho hệ thống sprinkler, deluge, hoặc foam.
Các tòa nhà thương mại, chung cư, khách sạn: Nơi an toàn cháy nổ là ưu tiên hàng đầu.
Kho bãi, nhà máy, cơ sở công nghiệp: Để giám sát các van quan trọng trong hệ thống cấp nước hoặc quy trình sản xuất.
Hệ thống xử lý nước và nước thải: Để giám sát trạng thái van điều khiển lưu lượng.
Van bướm tín hiệu WBSS Shinyi là một khoản đầu tư thiết yếu để nâng cao độ tin cậy và an toàn cho bất kỳ hệ thống nào cần sự giám sát chặt chẽ về trạng thái của van.
