Van Cổng Shinyi: Giải Pháp Đóng Mở Dòng Chảy Toàn Diện và Đáng Tin Cậy

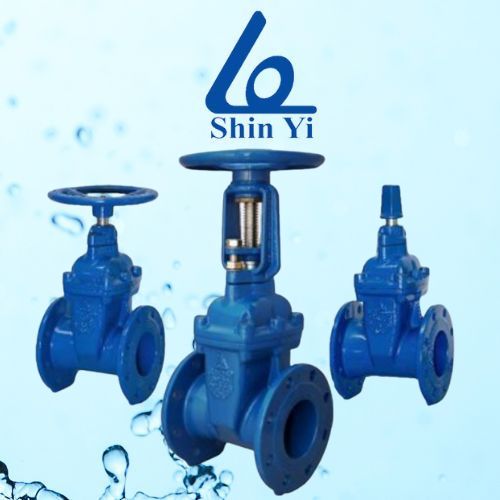

Van cổng Shinyi là một trong những loại van được sử dụng phổ biến nhất trong các hệ thống đường ống, đóng vai trò quan trọng trong việc đóng hoặc mở hoàn toàn dòng chảy của chất lỏng, khí hoặc bùn. Khác với van điều tiết, van cổng được thiết kế để hoạt động ở hai trạng thái chính: mở hoàn toàn để cho dòng chảy thông suốt, hoặc đóng hoàn toàn để chặn dòng chảy. Sự đa dạng về vật liệu và thiết kế giúp van cổng Shinyi phù hợp với nhiều ứng dụng từ dân dụng đến công nghiệp nặng.

Cấu Tạo và Nguyên Lý Hoạt Động:

Van cổng Shinyi có cấu tạo cơ bản gồm các bộ phận chính: thân van, đĩa van (cửa van), ty van (stem), đai ốc trục (hoặc yoke) và cơ cấu vận hành (tay quay hoặc bộ truyền động).

Thân van: Thường được làm từ gang đúc (gang cầu – ductile iron), thép carbon, thép không gỉ hoặc đồng, tùy thuộc vào áp suất, nhiệt độ và tính chất của chất lỏng. Thân van có hai mặt bích hoặc ren ở hai đầu để kết nối với đường ống.
Đĩa van (Cửa van): Là một tấm chắn hình nêm hoặc phẳng, di chuyển thẳng đứng lên xuống bên trong thân van. Đĩa van có thể được làm từ vật liệu kim loại hoặc bọc cao su (đối với van cổng ty chìm) để tăng cường độ kín.
Ty van (Stem): Thanh nối đĩa van với bộ phận vận hành bên ngoài. Có hai loại ty van chính:
Ty nổi (Rising Stem): Ty van sẽ nhô lên khi van mở và chìm xuống khi van đóng. Điều này giúp dễ dàng nhận biết trạng thái của van từ bên ngoài.
Ty chìm (Non-rising Stem): Ty van không di chuyển lên xuống. Thay vào đó, đai ốc trục nằm bên trong nắp van sẽ quay, kéo hoặc đẩy đĩa van dọc theo ty van cố định. Loại này phù hợp cho không gian hạn chế.
Cơ cấu vận hành: Thường là tay quay (handwheel), đôi khi có thể là hộp số để giảm lực vận hành, hoặc bộ truyền động điện/khí nén cho các ứng dụng tự động hóa.
Nguyên lý hoạt động của van cổng rất đơn giản: Khi tay quay được xoay, nó sẽ làm ty van (hoặc đai ốc trục) chuyển động, kéo hoặc đẩy đĩa van di chuyển thẳng đứng. Khi đĩa van được nhấc hoàn toàn lên khỏi đường dòng chảy và nằm trong nắp van, van ở trạng thái mở hoàn toàn. Khi đĩa van được hạ xuống và ép chặt vào ghế van (lớp làm kín ở đáy thân van), van ở trạng thái đóng hoàn toàn, chặn dòng chảy.

Ưu Điểm Nổi Bật:

Van cổng Shinyi được ưa chuộng nhờ những ưu điểm sau:

Tổn thất áp suất cực thấp: Khi van mở hoàn toàn, đĩa van được nhấc hoàn toàn ra khỏi đường dòng chảy, tạo ra một đường dẫn thẳng và không gây cản trở. Điều này giúp giảm thiểu tổn thất áp suất (áp lực) qua van một cách đáng kể, tiết kiệm năng lượng bơm.
Khả năng làm kín tốt: Khi đóng hoàn toàn, đĩa van ép chặt vào ghế van, đảm bảo độ kín khít cao, ngăn ngừa rò rỉ.
Độ bền cao: Cấu tạo chắc chắn, vật liệu chất lượng cao giúp van cổng có tuổi thọ sử dụng lâu dài và ít yêu cầu bảo trì.
Đa dạng ứng dụng: Phù hợp cho nhiều loại chất lỏng (nước sạch, nước thải, dầu, hóa chất không ăn mòn mạnh) và khí.
Có khả năng nhìn thấy trạng thái van (đối với ty nổi): Giúp người vận hành dễ dàng kiểm tra tình trạng van mà không cần mở hộp van.
Ứng Dụng Phổ Biến:

Van cổng Shinyi được sử dụng rộng rãi trong:

Hệ thống cấp thoát nước đô thị và công nghiệp: Van khóa chính, van phân nhánh trên các đường ống cấp nước, hệ thống xử lý nước thải.
Hệ thống PCCC: Làm van khóa trên các đường ống cấp nước cho hệ thống chữa cháy (hydrant, sprinkler).
Ngành công nghiệp: Trong các nhà máy điện, dầu khí, hóa chất, khai thác mỏ, nơi cần đóng mở dòng chảy hoàn toàn.
Hệ thống HVAC: Kiểm soát dòng nước trong các hệ thống sưởi, thông gió, điều hòa.
Với khả năng hoạt động đáng tin cậy, tuổi thọ cao và ít tổn thất áp suất, van cổng Shinyi là một lựa chọn tối ưu cho việc kiểm soát dòng chảy trong nhiều ngành công nghiệp.
