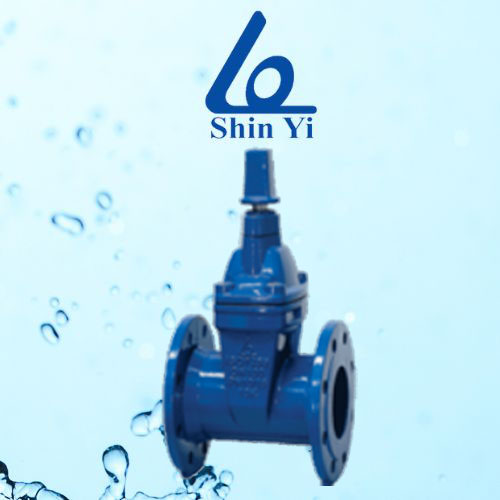

Van cổng ty chìm nắp chụp GVCX Shinyi

Van Cổng Ty Chìm Nắp Chụp GVCX Shinyi: Giải Pháp Đóng Mở Toàn Diện
Van cổng ty chìm nắp chụp GVCX Shinyi là một loại van cổng được sử dụng rộng rãi trong các hệ thống đường ống nước, đặc biệt là trong các ứng dụng cấp thoát nước sạch, nước thải và PCCC. Với thiết kế ty van chìm (non-rising stem) và nắp chụp bảo vệ, van này mang lại giải pháp đóng mở dòng chảy hiệu quả, bền bỉ và an toàn, phù hợp cho việc lắp đặt ngầm hoặc trong những không gian hạn chế.

Cấu Tạo và Nguyên Lý Hoạt Động:

Van cổng ty chìm nắp chụp GVCX Shinyi bao gồm các thành phần chính: thân van, đĩa van (cửa van), ty van (stem), đai ốc trục, nắp van và nắp chụp bảo vệ.

Thân van: Thường được làm từ gang đúc (gang cầu – ductile iron), một vật liệu có độ bền cơ học cao, khả năng chống ăn mòn tốt và chịu được áp lực cao. Thân van có hai mặt bích ở hai đầu để kết nối với đường ống.
Đĩa van (cửa van): Là một tấm chặn hình nêm, được bọc cao su EPDM hoặc NBR để tăng cường độ kín. Đĩa van di chuyển thẳng đứng lên xuống để đóng mở dòng chảy.
Ty van (Stem – ty chìm): Đây là đặc điểm nổi bật của van GVCX. Ty van không di chuyển lên xuống cùng với đĩa van. Thay vào đó, nó được ren và gắn với đai ốc trục nằm bên trong nắp van. Khi tay quay được xoay, đai ốc trục quay, kéo hoặc đẩy đĩa van lên xuống theo rãnh ren của ty van. Vì ty van không nhô cao khi van mở, nên van rất lý tưởng cho lắp đặt trong không gian hẹp hoặc dưới lòng đất.
Nắp van: Phần trên của thân van, chứa cơ cấu đai ốc trục và là nơi gắn tay quay hoặc hộp số.
Nắp chụp bảo vệ: Được lắp đặt phía trên ty van và tay quay, bảo vệ toàn bộ cơ cấu vận hành khỏi bụi bẩn, nước và các tác động từ môi trường bên ngoài, đồng thời ngăn chặn sự can thiệp trái phép.
Nguyên lý hoạt động:

Khi tay quay được xoay theo chiều mở, đai ốc trục sẽ xoay, làm ty van được kéo lên và đĩa van di chuyển thẳng đứng lên, nhấc khỏi đường dòng chảy. Khi đĩa van nằm hoàn toàn trong nắp van, dòng chảy sẽ thông suốt.
Khi tay quay được xoay theo chiều đóng, đai ốc trục sẽ xoay theo chiều ngược lại, đẩy ty van xuống và đĩa van di chuyển thẳng đứng xuống, ép chặt vào ghế van. Điều này sẽ chặn hoàn toàn dòng chảy.
Ưu Điểm Nổi Bật:

Van cổng ty chìm nắp chụp GVCX Shinyi có nhiều ưu điểm quan trọng:

Tiết kiệm không gian: Thiết kế ty chìm giúp van có chiều cao cố định, không cần không gian phía trên để ty van nâng lên, rất phù hợp cho lắp đặt trong hố van, dưới lòng đất hoặc khu vực hạn chế chiều cao.
Độ bền cao và chống ăn mòn: Vật liệu gang cầu với lớp phủ epoxy bên trong và ngoài giúp van chống chịu tốt với môi trường khắc nghiệt và nước thải.
Làm kín hoàn hảo: Đĩa van bọc cao su đảm bảo độ kín khít tuyệt đối khi đóng, ngăn ngừa rò rỉ.
Bảo vệ cơ cấu vận hành: Nắp chụp bảo vệ giúp kéo dài tuổi thọ của ty van và các bộ phận bên trong, giảm thiểu bảo trì.
Tổn thất áp suất thấp: Khi mở hoàn toàn, đĩa van nằm ngoài dòng chảy, tạo ra một đường dẫn thẳng, không gây cản trở, dẫn đến tổn thất áp suất cực thấp.
Đa dạng ứng dụng: Phù hợp cho nhiều loại chất lỏng không ăn mòn mạnh, đặc biệt là nước.
Ứng Dụng Phổ Biến:

Van cổng ty chìm nắp chụp GVCX Shinyi được ứng dụng rộng rãi trong:

Hệ thống cấp nước sạch: Trong các đường ống dẫn nước chính, mạng lưới phân phối nước đô thị.
Hệ thống thoát nước và xử lý nước thải: Kiểm soát dòng chảy trong các trạm bơm, nhà máy xử lý.
Hệ thống PCCC: Làm van khóa chính hoặc van phân nhánh trong các đường ống chữa cháy ngầm.
Hệ thống thủy lợi, nông nghiệp: Kiểm soát dòng nước tưới tiêu.
Van cổng ty chìm nắp chụp GVCX Shinyi là lựa chọn lý tưởng cho các dự án đòi hỏi sự bền vững, an toàn và hiệu quả trong việc kiểm soát dòng chảy.
