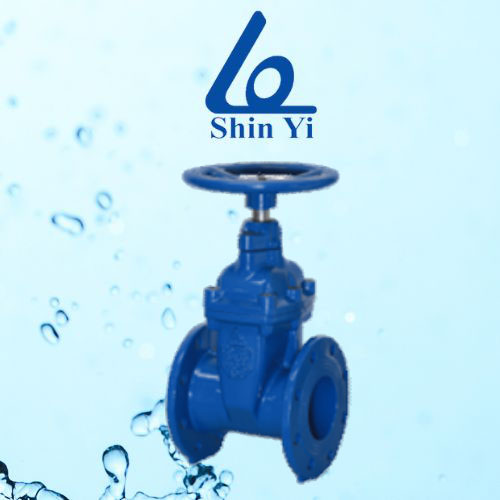

Van cổng ty chìm tay quay RVHX Shinyi

Van Cổng Ty Chìm Tay Quay RVHX Shinyi: Giải Pháp Tối Ưu Cho Hệ Thống Nước Bền Vững
Van cổng ty chìm tay quay RVHX Shinyi là một thành phần không thể thiếu trong các hệ thống cấp thoát nước hiện đại, đặc biệt là trong các dự án đòi hỏi hiệu suất cao, độ bền vượt trội và khả năng kiểm soát dòng chảy chính xác. Được thiết kế với đặc điểm ty van không nổi (non-rising stem) và cơ cấu vận hành bằng tay quay (handwheel), van RVHX Shinyi là lựa chọn lý tưởng cho các ứng dụng trong hệ thống nước sạch, nước thải và phòng cháy chữa cháy (PCCC), nơi không gian lắp đặt có thể bị hạn chế.

Cấu Tạo và Nguyên Lý Hoạt Động:

Van cổng ty chìm tay quay RVHX Shinyi bao gồm các bộ phận chính: thân van, đĩa van (cửa van), ty van (stem), đai ốc trục, nắp van và tay quay.

Thân van: Được chế tạo từ gang đúc (gang cầu – ductile iron), một vật liệu có độ bền cơ học cao, khả năng chịu va đập tốt và đặc biệt là khả năng chống ăn mòn tuyệt vời. Bề mặt bên trong và ngoài của thân van thường được phủ một lớp sơn epoxy dày, tăng cường khả năng bảo vệ van khỏi sự ăn mòn của nước và các tác nhân hóa học nhẹ. Thân van có hai mặt bích ở hai đầu để dễ dàng kết nối với đường ống.
Đĩa van (cửa van): Là một tấm chắn, thường có hình nêm hoặc phẳng, được bọc hoàn toàn bằng cao su EPDM hoặc NBR chất lượng cao. Lớp bọc cao su này không chỉ đảm bảo độ kín khít tuyệt đối khi van đóng mà còn bảo vệ đĩa van khỏi bị mài mòn và ăn mòn, kéo dài tuổi thọ của van. Đĩa van di chuyển thẳng đứng lên xuống để đóng mở dòng chảy.
Ty van (Stem – ty chìm): Đây là đặc điểm nổi bật của van RVHX. Không giống như ty nổi, ty van này không di chuyển lên hoặc xuống khi van hoạt động. Thay vào đó, nó được ren và gắn với một đai ốc trục nằm bên trong nắp van.
Tay quay (Handwheel): Được gắn vào phần trên của ty van (thông qua nắp van và đai ốc trục). Đây là bộ phận mà người vận hành sử dụng để đóng mở van bằng tay.
Nguyên lý hoạt động: Khi người vận hành xoay tay quay theo chiều mở, đai ốc trục bên trong nắp van sẽ quay. Chuyển động quay này kéo hoặc đẩy ty van lên, và đĩa van gắn với ty van sẽ di chuyển thẳng đứng lên, nhấc khỏi đường dòng chảy. Khi đĩa van nằm hoàn toàn trong nắp van, dòng chảy sẽ thông suốt. Ngược lại, khi xoay tay quay theo chiều đóng, đai ốc trục sẽ đẩy ty van xuống, làm đĩa van di chuyển thẳng đứng và ép chặt vào ghế van, chặn hoàn toàn dòng chảy. Vì ty van không thay đổi vị trí theo chiều dọc, chiều cao tổng thể của van vẫn cố định trong quá trình vận hành.

Ưu Điểm Nổi Bật:

Van cổng ty chìm tay quay RVHX Shinyi có nhiều ưu điểm quan trọng:

Tiết kiệm không gian: Thiết kế ty chìm giúp van có chiều cao cố định, không cần không gian phía trên để ty van nâng lên. Điều này lý tưởng cho lắp đặt trong hố van, dưới lòng đất hoặc khu vực hạn chế chiều cao.
Độ bền và chống ăn mòn vượt trội: Vật liệu gang cầu kết hợp lớp phủ epoxy dày và đĩa bọc cao su mang lại khả năng chống ăn mòn cực tốt, đặc biệt phù hợp với môi trường nước và nước thải, đảm bảo tuổi thọ sử dụng lâu dài.
Độ kín khít tuyệt đối: Đĩa van được bọc cao su toàn bộ đảm bảo đóng kín hoàn hảo, ngăn ngừa rò rỉ ngay cả ở áp suất thấp, góp phần bảo vệ môi trường và tiết kiệm tài nguyên.
Tổn thất áp suất cực thấp: Khi van mở hoàn toàn, đĩa van được nhấc hoàn toàn ra khỏi dòng chảy, tạo ra một đường dẫn thẳng và không gây cản trở, giúp giảm thiểu tổn thất áp suất và tối ưu hóa hiệu suất bơm.
Vận hành nhẹ nhàng và chính xác: Cơ chế ren và tay quay giúp việc đóng mở van trở nên dễ dàng và mượt mà hơn, ngay cả với các van có kích thước lớn hoặc trong hệ thống áp suất cao.
Ứng Dụng Phổ Biến:

Van cổng ty chìm tay quay RVHX Shinyi được ứng dụng rộng rãi trong:

Hệ thống cấp nước sạch: Đặc biệt là trong các đường ống dẫn nước chính, mạng lưới phân phối nước đô thị.
Hệ thống thoát nước và xử lý nước thải: Kiểm soát dòng chảy trong các trạm bơm nước thải, nhà máy xử lý.
Hệ thống PCCC: Làm van khóa chính hoặc van phân nhánh trong các đường ống chữa cháy ngầm hoặc nổi.
Các dự án thủy lợi: Kiểm soát dòng chảy trong hệ thống kênh mương, ống dẫn tưới tiêu.
Van cổng ty chìm tay quay RVHX Shinyi là một khoản đầu tư đáng giá cho các hệ thống đường ống đòi hỏi sự an toàn, hiệu quả và tuổi thọ lâu dài trong kiểm soát dòng chảy.
