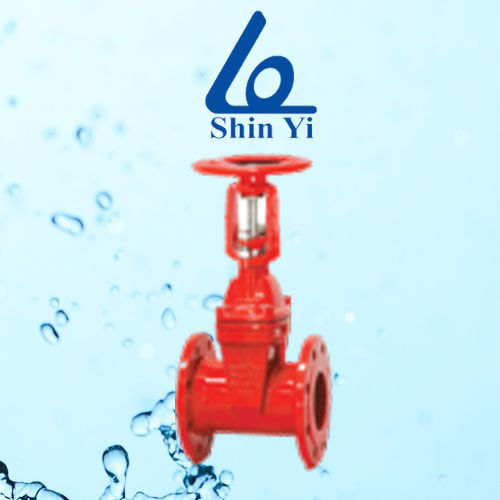

Van Cổng Ty Nổi RRHX Shinyi: Giải Pháp Kiểm Soát Dòng Chảy Đáng Tin Cậy
Van cổng ty nổi RRHX Shinyi là một loại van cổng được sử dụng rộng rãi trong các hệ thống đường ống công nghiệp và dân dụng, đặc biệt là những nơi cần nhận biết trạng thái đóng/mở của van một cách trực quan. Đặc điểm nổi bật của loại van này là ty van sẽ nhô lên hoặc hạ xuống khi van được vận hành, giúp người quan sát dễ dàng xác định van đang ở vị trí mở hay đóng. Van RRHX Shinyi được thiết kế để đóng hoặc mở hoàn toàn dòng chảy, mang lại độ bền và hiệu quả cao.

Cấu Tạo và Nguyên Lý Hoạt Động:

Van cổng ty nổi RRHX Shinyi bao gồm các thành phần chính: thân van, đĩa van (cửa van), ty van (stem), đai ốc vận hành, nắp van và tay quay.

Thân van: Thường được làm từ gang đúc (gang cầu – ductile iron), một vật liệu có độ bền cơ học cao, khả năng chống ăn mòn tốt và chịu được áp lực nhất định. Bề mặt bên trong và ngoài có thể được phủ một lớp sơn epoxy để tăng cường khả năng bảo vệ. Thân van có hai mặt bích ở hai đầu để kết nối với đường ống.
Đĩa van (cửa van): Là một tấm chắn, thường có hình nêm hoặc phẳng, được bọc hoàn toàn bằng cao su EPDM hoặc NBR. Lớp bọc cao su này đảm bảo độ kín khít tuyệt đối khi van đóng và bảo vệ đĩa van khỏi bị mài mòn, ăn mòn. Đĩa van di chuyển thẳng đứng lên xuống để đóng mở dòng chảy.
Ty van (Rising Stem – ty nổi): Đây là đặc điểm nhận dạng chính. Ty van được ren và gắn trực tiếp vào đĩa van. Khi van hoạt động, ty van sẽ di chuyển theo chiều dọc ra bên ngoài nắp van (khi mở) hoặc rút vào bên trong (khi đóng).
Đai ốc vận hành (Operating Nut/Yoke): Nằm ở phía trên nắp van, nơi ty van đi qua. Đai ốc này thường được cố định và có ren bên trong để khớp với ren của ty van. Tay quay sẽ được gắn vào đai ốc này.
Tay quay (Handwheel): Dùng để vận hành van. Khi tay quay được xoay, nó sẽ làm quay đai ốc vận hành, từ đó ty van sẽ di chuyển lên hoặc xuống, kéo theo đĩa van.
Nguyên lý hoạt động:

Khi người vận hành xoay tay quay để mở van, đai ốc vận hành sẽ quay, làm ty van được kéo lên trên. Khi ty van di chuyển lên, nó kéo đĩa van ra khỏi đường dòng chảy. Lúc này, phần ty van nhô ra bên ngoài nắp van càng nhiều thì van càng mở lớn. Khi van mở hoàn toàn, ty van sẽ nhô lên tối đa.
Khi người vận hành xoay tay quay để đóng van, đai ốc vận hành sẽ quay theo chiều ngược lại, đẩy ty van xuống. Ty van sẽ đẩy đĩa van di chuyển thẳng đứng xuống và ép chặt vào ghế van, chặn hoàn toàn dòng chảy. Lúc này, ty van sẽ chìm sâu vào bên trong nắp van.
Ưu Điểm Nổi Bật:

Van cổng ty nổi RRHX Shinyi có nhiều ưu điểm quan trọng:

Dễ dàng nhận biết trạng thái van: Đây là ưu điểm lớn nhất. Chỉ cần nhìn vào vị trí của ty van, người vận hành có thể biết ngay van đang mở, đóng hay mở một phần, rất tiện lợi cho việc kiểm tra nhanh tại chỗ.
Độ bền và chống ăn mòn cao: Vật liệu gang cầu kết hợp lớp phủ epoxy và đĩa bọc cao su mang lại khả năng chống ăn mòn vượt trội và tuổi thọ sử dụng lâu dài.
Độ kín khít hoàn hảo: Đĩa van được bọc cao su toàn bộ đảm bảo đóng kín tuyệt đối, không rò rỉ.
Tổn thất áp suất cực thấp: Khi van mở hoàn toàn, đĩa van được nhấc hoàn toàn ra khỏi dòng chảy, tạo ra một đường dẫn thẳng, không gây cản trở, giúp giảm thiểu tổn thất áp suất và tối ưu hóa hiệu suất bơm.
Lý tưởng cho PCCC: Trong các hệ thống PCCC, việc biết chính xác trạng thái của van là cực kỳ quan trọng để đảm bảo dòng nước luôn sẵn sàng.
Ứng Dụng Phổ Biến:

Van cổng ty nổi RRHX Shinyi được ứng dụng rộng rãi trong:

Hệ thống cấp nước sạch: Trong các đường ống dẫn nước chính, mạng lưới phân phối nước đô thị, nơi cần giám sát trực quan.
Hệ thống PCCC: Đặc biệt quan trọng làm van khóa chính, van phân nhánh trong các hệ thống hydrant, sprinkler trên mặt đất, nơi cần kiểm tra nhanh trạng thái van.
Hệ thống xử lý nước: Trong các nhà máy xử lý nước, nơi việc kiểm soát và giám sát dòng chảy là cần thiết.
Các ứng dụng công nghiệp khác: Nơi chất lỏng không chứa chất rắn lơ lửng lớn và cần một giải pháp đóng mở đáng tin cậy.
Van cổng ty nổi RRHX Shinyi là một lựa chọn hiệu quả cho các hệ thống đòi hỏi sự kiểm soát dòng chảy đáng tin cậy và khả năng giám sát trực quan trạng thái van.
